直埋式蒸汽保温管道的相关问题

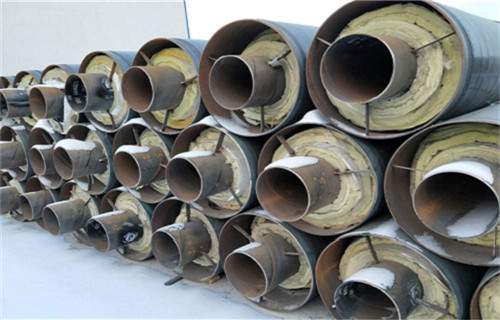

　　钢套管（钢套钢）埋设技术是一种防水.防漏.抗渗.抗压和全封闭的埋设新技术，是直埋敷设技术在地下水位较高地区使用的一次较大突破。它是由输送介质的钢管.防腐外套钢管以及钢管与外套钢管之间填充的超细玻璃棉组合而成,也可采用石墨.硅钙瓦管壳及填充聚氨酯泡沫复合而成。直埋管道的保护管的首要问题是严密防水的可靠性，此外要有良好的机械强度，钢套管由于强度高采用焊接连接，防水的密封性能可靠性十分高，另外，其耐高温性能也是其它外保护管所不能比拟的。

　　滑动方式不同分为：

　　1.内滑动式（复合型）：保温结构由工作钢管（镀锌底漆）.硅酸铝减阻层.微孔硅酸钙隔热层.不锈钢紧固钢带.铝箔反射层.聚氨酯保温层.外套钢管.外防腐层组成。

　　2.外滑动式：保温结构由工作钢管（镀锌底漆）.玻璃棉保温隔热层.铝箔反射层.不锈钢紧固带.滑动导向支架.空气保温层.外护钢管.外防腐层组成。

　　复合型钢套钢保温管结构机理：

　　1.防腐层：保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命。

　　2.外护钢管:保护保温层免受地下水侵蚀，支撑工作管并能承受一定的外部荷载，保证工作管正常工作。

　　3.聚氨酯泡沫层:保证介质温度，保证外护管表面保持常温。

　　4.阻隔、反射层:保证有机泡沫材料不进入无机硬质耐高温层；反射耐高温层部分热量。

　　5.无机硬质保温层：耐高温，保证与有机保温层之间的界面温度，保证泡沫不被炭化。

　　6.减阻层:保证工作钢管热胀冷缩自由运动。

　　7.工作钢管：保证输送介质正常流动。

　　特点：

　　1.长期安全运行可靠性*大(有良好的强度、刚度、耐温性能.技术先进)；

　　2.施工方便，节点密封；

　　3.管道防腐以保证寿命长(玻璃钢防腐或环氧煤沥青漆防腐)；

　　4.节能显著(密封性能好，无渗漏，保温效果更佳)；

　　5.密封防水性能*优(新技术、新结构设计易于实施)；

　　6.施工焊接工艺钢管更成熟，检漏手段先进。

　　执行标准

　　CJ/T200—2004《城镇供热预制直埋蒸汽保温管技术条件》

　　CJ/T104---2005《城镇供热直埋蒸汽管道技术规程》
