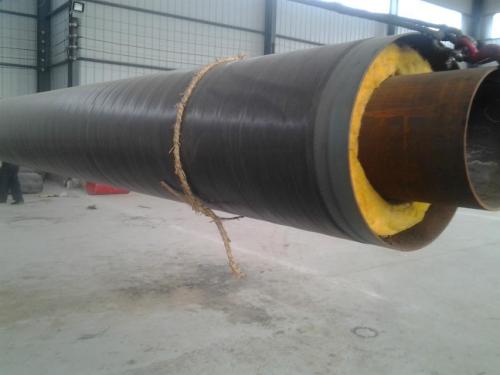

钢套钢蒸汽保温管结构

　　钢套钢蒸汽保温管是由外护钢管加防腐钢管、保温层和内工作钢管组合而成的，钢套钢蒸汽复合保温管适用于输送2.5MPa以及350摄氏度以下的蒸汽或其他介质，该产品以钢管为外保护层，具有强度高，不易损坏，施工维护简单，使用寿命长的优点，钢套钢保温管与直埋式热水管的主要区别，在于保温材料与工作管膨胀补偿方法以及套管的材料相结合。

　　在工作过程中，带有热源的钢管和用于保护外层的外保护管，并且工作管位于外管内，通过与管道附件等一起工作来传递热源，并且外套管可以保护工作管道的正常运行。

　　保温结构：

　　钢套钢保温管的保温结构分为不同的滑动方式：内滑动式和外滑动式。

　　1、内滑动式：保温结构由工作钢管、聚氨酯保温层、硅酸铝、隔热层、外套钢管、微孔硅酸钙、不锈钢紧固钢带、铝箔反射层、减阻层、外防腐层组成。

　　2、外滑动式：保温结构由工作钢管、不锈钢紧固带、滑动导向支架、玻璃棉保温隔热层，铝箔反射层、空气保温层、外保护钢管和外部防腐层组成。

　　防腐层：保护外钢管不受腐蚀物质的侵害，延长钢管的使用寿命。外护钢管：保护保温层不受地下水侵蚀，支撑工作管并能承受一定的外力，保证工作管的正常工作;玻璃棉保温隔热层、空气保温层：确保介质的温度，并确保外护管的表面保持常温;铝箔反射层：确保有机泡沫材料不进入无机硬质耐高温层;反射耐高温层部分热量;无机硬质保温层：耐高温，确保与有机保温层之间的界面温度，确保泡沫不会被炭化;不锈钢紧固带、滑动导向支架：确保工作钢管热胀冷缩自由运动;工作钢管：确保输送介质的正常流动。
