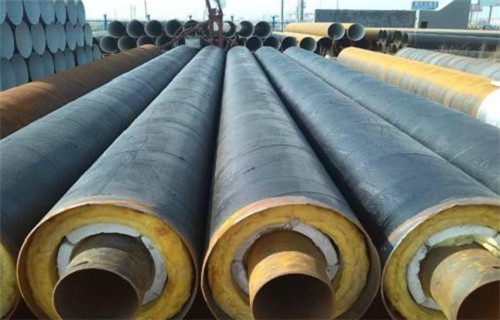

钢套钢直埋保温钢管保温结构

　　钢套钢直埋保温钢管保温结构依据滑动方式不同分为：

　　内滑动式与外滑动式

　　1、内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成（基本已不使用）。

　　2、外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。

　　钢套钢直埋保温钢管的基层结构：

　　①防腐层：保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命。

　　②外护钢管:保护保温层免受地下水侵蚀，支撑工作管并能承受的外部荷载，保证工作管正常工作。

　　③玻璃棉保温隔热层、空气保温层:保证介质温度，保证外护管表面保持常温。

　　④铝箔反射层:保证有机泡沫材料不进入无机硬质耐高温层；反射耐高温层部分热量。

　　⑤无机硬质保温层：耐高温，保证与有机保温层之间的界面温度，保证泡沫不被炭化。

　　⑥不锈钢紧固带、滑动导向支架:保证工作钢管热胀冷缩自由运动。

　　⑦工作钢管：保证输送介质正常流动。
